专业功率放大器

CS系列功放2通

产品描述：CLASS TD创新线路拓扑输出电路具有接近D类的整机效率又具有AB类的完美音质和强有力的输出能力！

CS采用CLASS TD创新线路拓扑输出电路，具有接近D类的整机效率，又具有AB类的完美音质和强有力的输出能力！

现在我们常见到的音频功放类别有A类、AB类、D类、H类，还有什么G类和T类等等。在专业音频扩声用功放领域，稳定性放在首位，而音质也是重要的。

AB类功放只有50%的效率，而在从AB类延伸H类采用了分级电源供电，效率可以再提高15%左右。即是还有超过1/3的电能未能利用上。根据H类思维，我们将功放的电源采用“D类功放”（调制电源）来推动AB类输出级，从而获得接近D类的效率，实际应用得出将近有85%的高效率。令人惊喜，同时具也具备AB类优秀的音质。

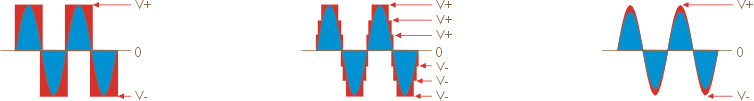

下图是3种功放类别耗散热能的示意图。其红色面积越大，就说明耗散的热能越多

Ab类耗散的热能最多 3级H类耗散热能次之 TD类耗散热能最

而这么高效的TD类放大器，不仅仅只是高效率，还有功率管由于工作在较低的管压降下，其被击穿过热烧管等可能性基本降为零，令到超大功率产品的安全性得以有效控制。同时带动负载能力也得以加强，作为专业功放，这是也是必须具备的能力。综合上述技术优势，TD类产品将质量迈上了一个新的台阶。

工艺标准：全部引入AI自动化机械插件及SMD贴片制程工艺，大大增加了产品的焊接可靠性和一致性。

市场定位：CS定位于高端娱乐扩声领域，这也有赖于其在8、4、2欧时具有阳刚般坚挺的输出能力。

静噪低：前级输入噪声微秒级关断，静态无噪声干扰。音乐流畅，室内使用安静舒适。

音质佳：低频深沉厚实，中音甜美嘹亮，高音纤细。轻松K歌，房间娱乐耐久动听。
效率高：整机高效输出，低温工作、节能省电、低碳环保。
软保护：低阻、过热工作，不断输出，尽情娱乐。性能稳定，运行可靠。
体积小：3U机身，深度短，易于柜内安放，节省放置空间。

参数表：

技术指标		CS1000	CS1300	CS1500	CS1800	CS2000
额定功率(20Hz-20KHz, <0.1%THD)	8Ω立体声	1000Wx2	1300Wx2	1500Wx2	1800Wx2	2000Wx2
	4Ω立体声	1500Wx2	1950Wx2	2250Wx2	2700Wx2	3000Wx2
	2Ω立体声	/	2925Wx2	3375Wx2	4050Wx2	4500Wx2
	8Ω桥接	1x3000W	1x3900W	1x4500W	1X5400W	1X6000W
	4Ω桥接	/	/	/	/	/
防护系统	直流保护	V
	短路保护	V
	过热保护	V
	输出过载保护	V
	软启动保护	V
频率响应（1W8Ω立体声）		20 Hz – 20 kHz(0.5~-1.5dB)
输入灵敏度		26dB/32 dB/41dB
工作模式		立体声/并接/桥接
接线端子	输入接线端子	公卡侬+母卡侬
接线端子	输出接线端子	输出方座
输入阻抗	平衡输入	20 KΩ	20 KΩ	20 KΩ	20 KΩ	20 KΩ
输入阻抗	非平衡输入	10 KΩ	10 KΩ	10 KΩ	10 KΩ	10 KΩ
串音衰减（20HZ-20KHZ,额定功率8Ω）		>60dB	>60dB	>60dB	>60dB	>60dB
信噪比（A计权，额定功率8Ω）		>90dB	>90dB	>90dB	>90dB	>90dB
阻尼系数（1kHz&8Ω）		>400	>400	>400	>400	>400
总谐波失真（8Ω & 20Hz-20KHz,半功率）		<0.1%	<0.1%	<0.1%	<0.1%	<0.1%
转换速率		>25V/uS	>25V/uS	>25V/uS	>25V/uS	>25V/uS
输出电路类型		Class TD	Class TD	Class TD	Class TD	Class TD
功耗（全声道驱动4Ω, 1/8RMS/230V）		2.5A	6.0A	2.3A	5.7A	7.2A
安装空间		3U	3U	3U	3U	3U
纸箱尺寸(WxHxD)		560x545x180mm	560x545x180mm	560x545x180mm	560x545x180mm	560x545x180mm
净重		28Kg	29Kg	30Kg	31Kg	32Kg

资料体现的内、外包装尺寸、净重、毛重仅作参考，准确数值见当批产品上标识为准。
